Mô tả

Máy rèn cuộn dòng ZGD

zgd-series-automatic-roll-forging-machinec2291

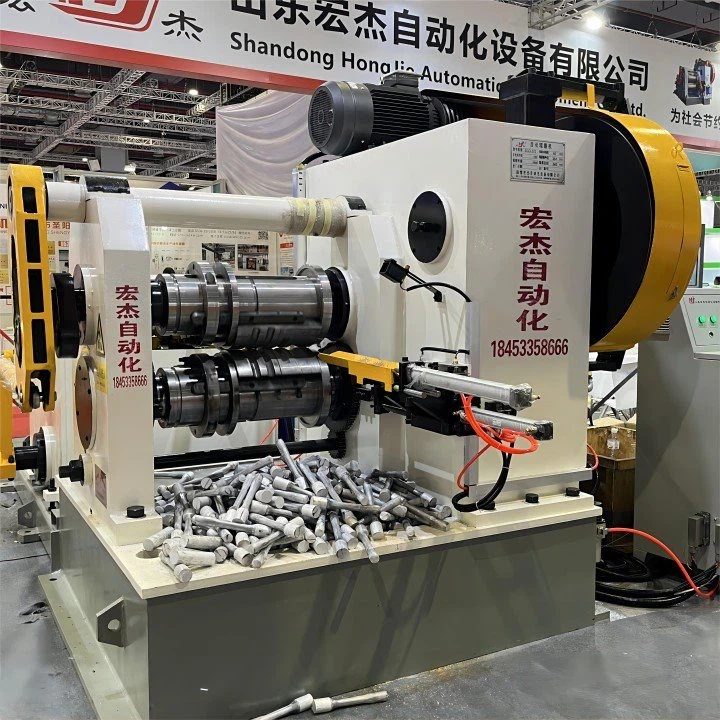

Máy rèn cuộn dòng ZGD

Máy rèn cuộn tự động dòng ZGD được sử dụng để tạo hình trước các phôi có đường kính tối đa 40- 200mm của phôi các bộ phận trục, cũng có thể được sử dụng để rèn lần cuối.

Máy rèn cuộn tự động có thể đạt được sản xuất hoàn toàn tự động, giảm chi phí lao động một cách hiệu quả. Hơn nữa, so với các phương pháp rèn truyền thống, nó tự hào có hiệu quả sản xuất và tỷ lệ sử dụng vật liệu cao hơn, dẫn đến chi phí sản xuất tổng thể giảm đáng kể.

Chúng tôi cũng có thể cung cấp máy rèn cuộn bán tự động không có bộ điều khiển so với dòng máy tự động. Nếu bạn cần thông số kỹ thuật của dòng bán tự động, vui lòng liên hệ với chúng tôi.

Màn hình máy rèn cuộn

Tính năng rèn

Năng lực sản xuất thiết bị cao (lên tới 1000 bộ phận/giờ)

Cấu trúc thuận lợi của sợi vật liệu.

Chi phí bảo trì thấp.

Độ chính xác cao và độ gần tối đa với kích thước yêu cầu của thành phẩm.

Chất thải tối thiểu (hệ số sử dụng phôi cao tới 0,98).

Cơ hội sản xuất nhiều loại sản phẩm sử dụng cùng một thiết bị.

Tuổi thọ khuôn cao (lên tới 1,000,000 phần).

Điều khiển số bằng máy tính (CNC). Máy CNC có thể được lập trình để điều khiển quá trình xử lý kim loại và đưa ra hướng dẫn cho các công cụ, thiết bị và con lăn tự động.

NGUYÊN TẮC

Nguyên lý làm việc của máy rèn cuộn chủ yếu là tạo áp lực lên vật liệu kim loại thông qua một cặp con lăn quay ngược để tạo ra biến dạng dẻo. Trong quá trình rèn cuộn, phôi kim loại được đặt vào khu vực cấp liệu của máy rèn cuộn và sau đó được quay bằng bánh dẫn động. Trong quá trình quay, hai con lăn di chuyển về phía tâm và tạo một áp lực nhất định lên phôi thép. Quá trình này có thể được chia thành ba giai đoạn: biến dạng sơ cấp, biến dạng trung gian và biến dạng cuối cùng. Phôi được xử lý bằng máy rèn cuộn và có thể đạt được độ biến dạng dẻo có hình dạng và kích thước mong muốn một cách chính xác.

ỨNG DỤNG

ỨNG DỤNG

Là một quá trình tạo hình nhựa tiên tiến, rèn cuộn đã được sử dụng rộng rãi trong nhiều ngành công nghiệp. Trong ngành hàng không vũ trụ, ô tô, dụng cụ nông nghiệp, vũ khí và phần cứng hàng ngày, quy trình rèn cuộn được sử dụng để sản xuất các vật rèn khác nhau, chẳng hạn như trục trước ô tô, trục khuỷu cho động cơ máy bay, thanh nối, lưỡi động cơ, thuổng và cờ lê.

Ngoài ra, máy rèn cuộn còn có thể được sử dụng để sản xuất máy khoan xoắn, đinh đóng dao, cuốc, cuốc và các phôi khác.

LỢI THẾ

Nó có một loạt ưu điểm như tỷ lệ sử dụng vật liệu cao, chất lượng sản phẩm tốt, điều kiện làm việc tốt, dễ dàng thực hiện tự động hóa cơ học, hiệu quả sản xuất cao và tuổi thọ khuôn dài. So với việc rèn khuôn thông thường, trọng tải máy cần cho việc rèn cuộn là nhỏ. Nhân tiện, máy rèn cuộn cũng cần ít thời gian nung hơn, chi phí nhân công thấp hơn. Một mảnh duy nhất có thể tiết kiệm khoảng 30% nguyên liệu thô, nhưng có được kích thước chính xác và bề mặt nhẵn của phôi.

SỰ CHỈ RÕ

	Đơn vị	ZGD-260	ZGD-300	ZGD-370	ZGD-460	ZGD-560	ZGD-680	ZGD-1000	ZGD-1250
Đường kính ngoài của khuôn rèn cuộn	Mm	260	300	368	454	560	680	990	1250
Đường kính con lăn	mm	165	200	240	300	360	440	600	800
Chiều rộng hiệu quả của con lăn/khuôn	Mm	320	390	500	550	610	900	1250	1400
RPM của con lăn	r/phút	80	80	66	58	52	40	10	8
Chiều dài của phần rèn tối đa	Mm	Nhỏ hơn hoặc bằng 260	Nhỏ hơn hoặc bằng 350	Nhỏ hơn hoặc bằng 500	Nhỏ hơn hoặc bằng 600	Nhỏ hơn hoặc bằng 700	Nhỏ hơn hoặc bằng 800	Nhỏ hơn hoặc bằng 1500	Nhỏ hơn hoặc bằng 1500
Điều chỉnh khoảng cách giữa tâm con lăn	Mm	260±6	300±8	368±8	458±8	560±10	680±10	990±12.5	1250±15
Công suất động cơ chính	Kw	15	18.5	22	30	55	132	250	315
Đường kính phôi	Mm	Nhỏ hơn hoặc bằng 40	Nhỏ hơn hoặc bằng 50	Nhỏ hơn hoặc bằng 65	Nhỏ hơn hoặc bằng 80	Nhỏ hơn hoặc bằng 110	Nhỏ hơn hoặc bằng 140	Nhỏ hơn hoặc bằng 170	Nhỏ hơn hoặc bằng 200
Hành trình dọc của tay máy tối đa.	Mm	330	390	490	630	758	890	5000
Hành trình ngang của bộ điều khiển tối đa.	Mm	330	400	520	560	620	910	1250	1450
Điều chỉnh vị trí dọc	Mm	150	150	200	200	300	300	tùy chỉnh	tùy chỉnh
Khoảng cách ngang đơn	Mm	60-90	60-90	70-100	70-130	80-140	90-160	có thể điều chỉnh	có thể điều chỉnh
Độ đồng trục	Mm	Nhỏ hơn hoặc bằng 0.5	Nhỏ hơn hoặc bằng 0.5	Nhỏ hơn hoặc bằng 0.5	Nhỏ hơn hoặc bằng 0.6	Nhỏ hơn hoặc bằng 0.8	Nhỏ hơn hoặc bằng 1	Nhỏ hơn hoặc bằng 1,2	Nhỏ hơn hoặc bằng 1,5
